高性能多功能掃描系統

現在位置:首頁 > 產品中心 > 高性能多功能掃描系統

將該產品分享至:

精確、靈活、可擴展
 即使在溫度不穩定的情況下,系統依然能夠穩定地進行可靠的測量。系統擁有微結構光柵投影技術,掃描速度快。精度高,模塊化的系統可為您提供個性化的定制方案,小到噴嘴大到整車的掃描測量。
SmartScan-HE視場可快速切換,無論測量工件的尺寸與復雜性,均可在數秒內實現數字化,實現多種標準格式的高精度3D數據輸出,直接用于后續環節。測量范圍廣,從幾毫米到幾米不等。智慧的將掃描系統與拍照系統相結合,即使面對大型的不規則工件,依然能夠快速精確的捕捉測量細節。

測量原理
 光柵投影系統以微型條紋投影技術(MPT)為基礎。這是一種主動式三角測量方法,人們習慣稱之為”白光掃描系統“。白光掃描系統由各種不同的硬件與軟件所組成,配備有1-2個數碼相機(測量范圍及分辨率視具體應用而定),1個投影單元(與幻燈機相似)以及內含圖片采集及數據分析軟件的計算機。無論測量對象的尺寸與復雜程度如何,系統都能在數秒內完成數字化,生成高精度三維數據,供進一步操作處理。
SmartScan-HE靈活的高精度3D測量系統應用于多個領域:
質量控制、逆向工程、快速成型、數據歸檔、三維建模
其他應用:

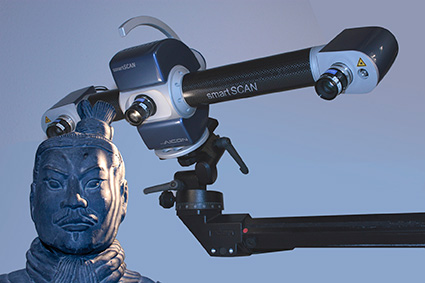

現場進行藝術品或考古文物的三維掃描,供教育、研究及數字化存檔



◆ 操作原理:微結構光柵投影技術(MPT)
◆ min測量范圍 :30 mm
◆ max測量范圍 :1500 mm
◆ 光源:白色、綠色、藍色、紅色LED光源
◆ 傳感器重量:4.0 kg
◆ 成像:1-2個專業的高分辨率CCD數碼相機,黑白或彩色可選
◆ 相機分辨率:0.8 – 2.0 – 4.0 – 5.0 – 8.0 Megapixel
◆ 圖像采集時間: 快1秒
更多詳細資料可來電咨詢,服務熱線:400-600-6053!
